高速?大容量?新功能、V3向着***的领域进发。

FPΣ 位置控制单元RTEX登场！

***适合于节省空间、价格经济的网络型饲服控制。

控制轴数为16轴。可实现高速100Mbps通信的***2轴圆弧插补、3轴直线插补。 有2轴、4轴、8轴3种类型可供选择、可灵活对应较少轴数控制需求。 全部控制包含了I/O控制、程序容量32k步/输出320点/串行通信3端口的强大控制单元提供了充裕的程序容量环境。

特长

1.高速?***位置控制！标准配置了100kHz的脉冲输出功能。

并带有直线插补、圆弧插补型（AFPG26系列）的产品。

2.可自由选择的通信插件。小型却能完成正规PLC间的连接。

3.具有温度控制便利的指令和功能并带热敏电阻输入控制单元。

4.拥有可实现***、高度加热器控制带热敏电阻输入的产品可供选择。并有内置2ch热敏电阻输入、带热敏电阻输入控制单元的产品，可***实现PID 控制进行的加热器控制。

 热敏电阻不附加在商品中。请用户自行准备。

FPΣ 控制单元

品名 规格 订货产品号

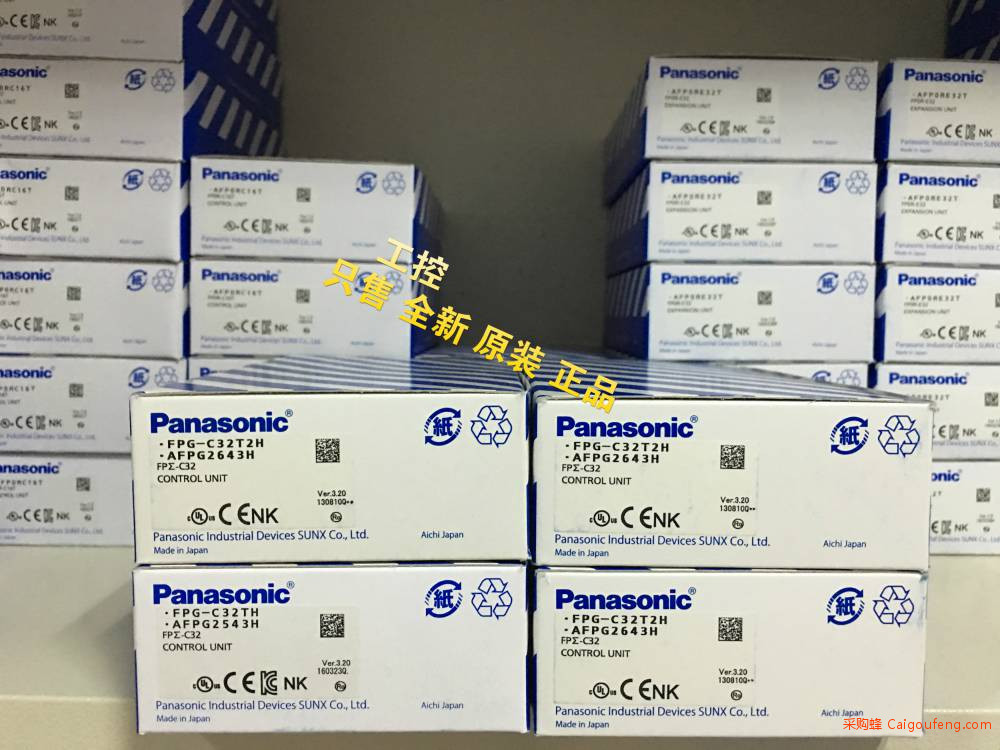

FPΣ C32

控制

单元 DC输入16点

NPN晶体管

输出16点

扩展时控制

I/O点数：128点 V3

32K型 AFPG2543H

12K型 AFPG2543

（2008年5月停止接受订单）

FPΣ C32

控制单元

左侧扩展型 DC输入16点

NPN晶体管

输出16点

扩展时控制

I/O点数：384点

直线插补、

内置圆弧插补功能 V3

32K型 AFPG2643H

12K型 AFPG2643

（2008年5月停止接受订单）

FPΣ C24

控制单元

左侧扩展型 DC输入16点

继电器输出8点

扩展时控制

I/O点数：376点

（Tr. 输出）

V3

32K型 AFPG2423H

12K型 AFPG2423

（2008年5月停止接受订单）

FPΣ C28

控制单元

（PNP）

左侧扩展型 DC输入16点

PNP晶体管

输出12点

扩展时控制

I/O点数：380点

内置直线插补、

圆弧插补功能 V3

32K型 AFPG2653H

12K型 AFPG2653

（2008年5月停止接受订单）

FPΣ C32

控制单元

带热敏电阻输入 DC输入16点

NPN晶体管

输出16点

扩展时控制

I/O点数：384点 V3

32K型 AFPG2543HTM

12K型 AFPG2543TM

（2008年5月停止接受订单）

FPΣ C32

控制单元

左侧扩展型

带热敏电阻输入 DC输入16点

NPN晶体管

输出16点

扩展时控制

I/O点数：384点

内置直线插补、

圆弧插补功能 V3

32K型 AFPG2643HTM

12K型 AFPG2643TM

（2008年5月停止接受订单）

FPΣ C24

控制单元

左侧扩展型

带热敏电阻输入 DC输入16点

继电器输出8点

扩展时控制

I/O点数：376点

（Tr. 输出） V3

32K型 AFPG2423HTM

12K型 AFPG2423TM

（2008年5月停止接受订单）

FPΣ C28

控制单元

（PNP）

左侧扩展型

带热敏电阻输入 DC输入16点

PNP晶体管

输出12点

扩展时控制

I/O点数：380点

内置直线插补、

圆弧插补功能 V3

32K型 AFPG2653HTM

12K型 AFPG2653TM

（2008年5月停止接受订单）

带热敏电阻输入功能，可以使用电阻值为200Ω～75kΩ的热敏电阻。

FPΣ 通信插件

品名 规格 订货产品号

FPΣ

通信插件

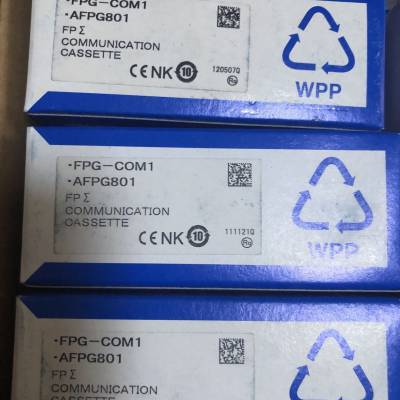

RS232C×1ch 安装在控制单元上的插件。

可与RS232C装置进行通信。 AFPG801

FPΣ

通信插件

RS232C×2ch 安装在控制单元上的插件。

可与RS232C装置进行通信。 AFPG802

FPΣ

通信插件

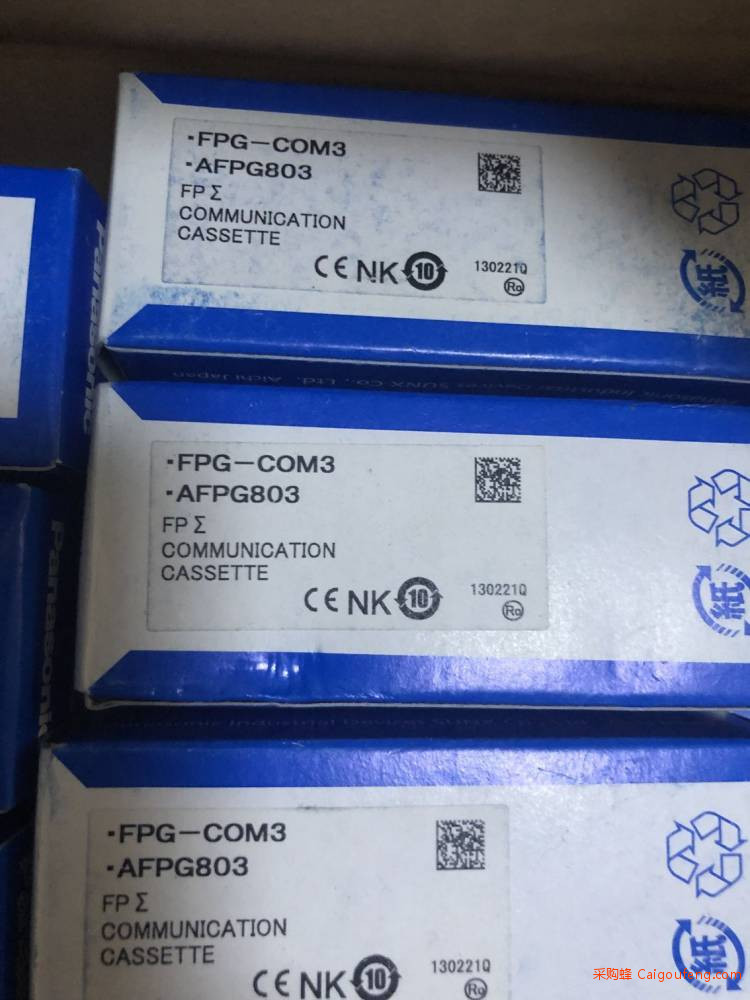

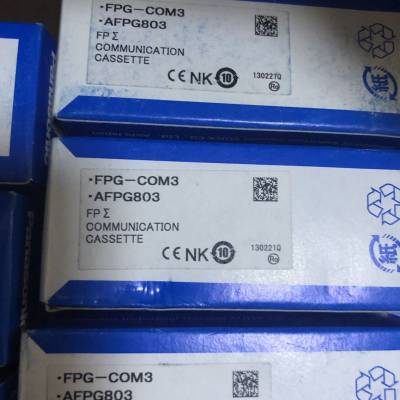

RS485×1ch 安装在控制单元上的插件。

用于FPΣ－FPΣ间的PLC链接或与RS485设备进行通信。 AFPG803

FPΣ

通信插件

RS232C×1ch＋RS485×1ch 安装在控制单元上的插件。

可与RS232C装置?RS485装置进行通信。 AFPG806

FPΣ 扩展单元/高功能单元

品名 规格 订货产品号

FPΣ

扩展I/O单元

64点 DC输入32点　NPN晶体管输出32点

FPΣ控制单元左侧扩展

***多可达到4单元。 AFPG3467 ※

FPΣ

位置控制单元 1轴晶体管 AFPG430

1轴线驱动 AFPG432

2轴晶体管 AFPG431

2轴线驱动 AFPG433

FPΣ

位置控制单元 RTEX 2轴型 AFPG43610

4轴型 AFPG43620

8轴型 AFPG43630

***工具软件　Configurator PM（日语） AFPS66110

***工具软件　Configurator PM（英语） AFPS66510

FPΣ

扩展数据存储单元

单元 256k字 AFPG201

FPΣ

CC-link

从站单元 与CC-link连接的单元 AFPG7943

FPΣ

S-link单元 与SUNX公司生产的S-link输入/输出设备连接的单元 AFPG780

※ 订购PNP输出型时、请将订货号末尾倒数第3位的“4”换成“5”。

其他关联商品

品名 规格 订货产品号

FP内存装载器 数据清除型 AFP8670

数据保持型 AFP8671

电机驱动器

I/F终端 II 1轴 连接MINAS系列与FPΣ位置控制单元、FP2位置控制

单元（多功能型）的I/F终端 AFP8503

电机驱动器

I/F终端 II 2轴 AFP8504

MINAS AIII 系列

***电缆1m MINAS A4系列（及A?AIII系列）与电机驱动器

I/F终端II相连的电缆 AFP85131

MINAS AIII 系列

***电缆2m AFP85132

MINAS S系列

***电缆1m MINAS E系列（及A?AIII系列）与电机驱动器

I/F终端II相连的电缆 AFP85141

MINAS S系列

***电缆2m AFP85142

位置控制

连接电缆 0.5m FPΣ位置控制单元、FP2位置控制单元（多功能型）与电机驱动器I/F终端II的连接电缆 AFP85100

位置控制

连接电缆 1m AFP85101
